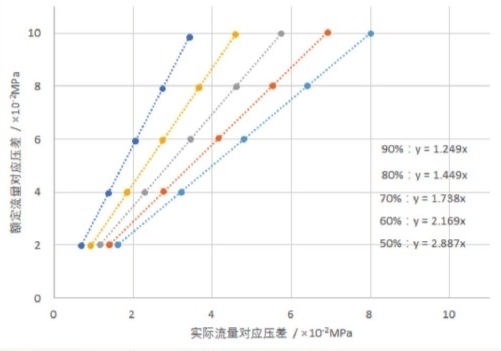

图2 压差转换数据线性拟合结果

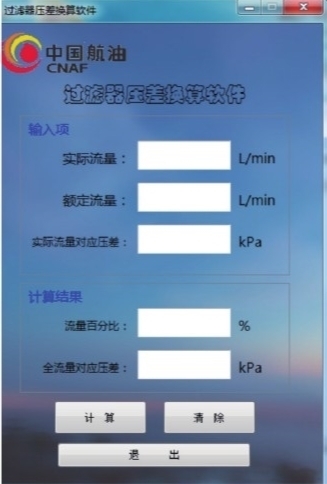

图3 过滤器压差换算软件界面

表1 中获取的50%至90%对应的5个数据组是零散的，在程序设计时不便于处理，而且数据量有限。如果在程序中直接提取利用，会造成计算不准确的问题。因此，有必要用连续函数来刻画上述离散坐标中的关系。由于上述离散点为明显的线性对应关系，在数据拟合时采用线性拟合可以达到比较好的效果。图2为压差转换数据线性拟合的结果。

2.2 界面设计

本软件开发中的界面设计，使用了Python中的PyQt5模块，具体实现过程为利用PyQt5中携带的QTdesigner软件并结合代码编写。图3为过滤器压差换算软件界面图。

该软件界面中包含四个区块，分别是标题区块、输入项区块、计算结果显示区块和按键区块。其中，标题区块包含中国航油logo和过滤器压差换算软件的名称，便于用户明确该软件的具体用途。输入项区块为软件计算所必须输入的三个物理量，分别为实际流量、额定流量和实际流量对应压差。计算结果显示区块可以在点击计算按钮后显示计算结果，分别为流量百分比和全流量对应压差。按钮区块有三个按钮：计算按钮、清除按钮和退出按钮。

2.3 程序设计

程序开始运行计算，需要输入实际流量（actflow）、额定流量（ratedflow）和实际流量对应压差（actpre）三个基础数据。这三个数据操作人员可直接从现场读取。

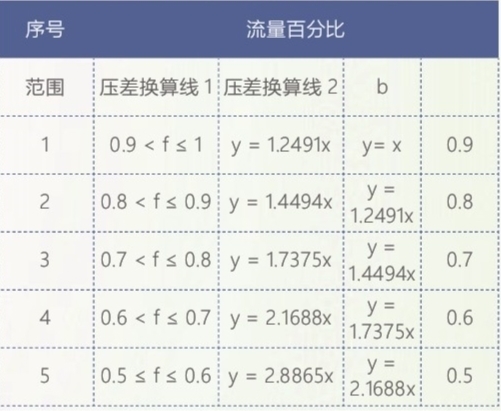

通过实际流量和额定流量计算流量百分比（f）。计算流量百分比的目的在于确定使用哪一条压差换算线。《MH/T 6020-2018民用航空燃料质量控制和操作程序》中，压差换算图有50%至100%等6条曲线。当流量百分比没有对应的压差换算线时，取邻近的两条换算线进行计算。表2数据为不同流量百分比所对应的压差换算线。

利用上表计算出两个压差结果，然后按百分比进行插值计算，得到最后确定的额定流量对应压差。式1为插值计算的比例式，整理后得到额定流量对应压差（ratedpre）的计算式（式2），该计算式可在代码中直接利用。
