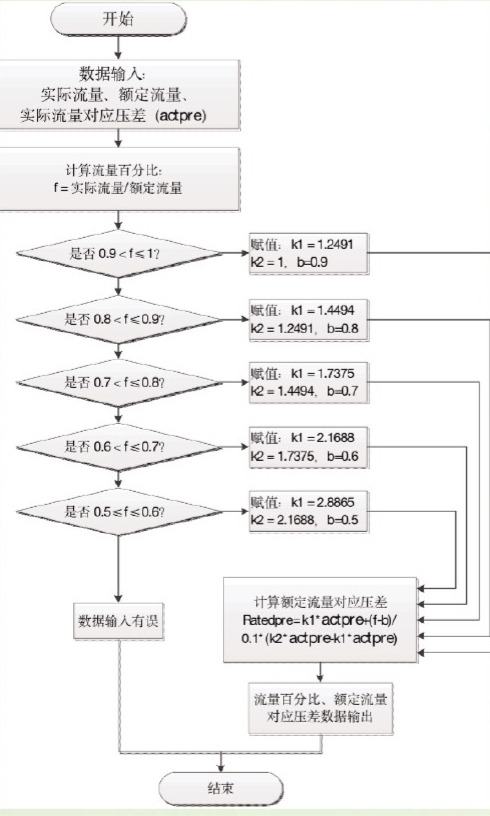

图4 程序设计流程图

图5 软件界面分区

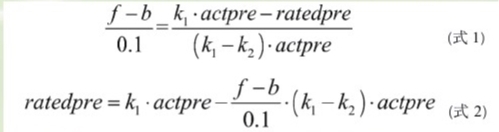

ratedpre——额定流量对应压差，kPa

actpre——实际流量对应压差，kPa

f——流量百分比

b——压差换算线1对应的流量百分比

k1——压差换算线1斜率

k2——压差换算线2斜率

上式计算所得额定流量对应压差即为最后结果，图4为程序设计流程图。

3.软件介绍

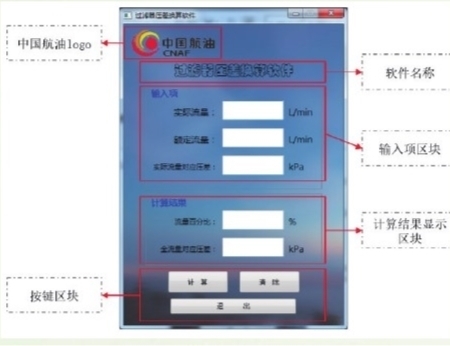

软件界面如图5所示，分为标题区块、输入项区块、计算结果显示区块和按键区块

如果在输入项区块中数据输入不完整，或者出现实际流量大于额定流量的情况时，点击计算按钮后程序会出现报错提示“流量数据输入不完整”或“流量数据输入有误”。“清除”按钮可以清空界面上的所有文本框。如果需要重新计算另一组数据，可先点击“清除”按钮，再在空白的输入项文本框中重新输入数据。当计算完成，点击“退出”按钮退出软件。

首先，根据初始记录数据在输入项区块中填入必要的数据，图6为样例。样例中，实际流量为850升/分钟，额定流量为1200升/分钟，实际流量对应压差为35千帕。输入实际流量、额定流量和实际流量对应压差三项数据后，点击“计算”按钮，在计算结果区域会自动显示出流量百分比和全流量对应压差，如图6所示。在该例中，流量百分比为70.83%，全流量对应压差为59.97千帕。
