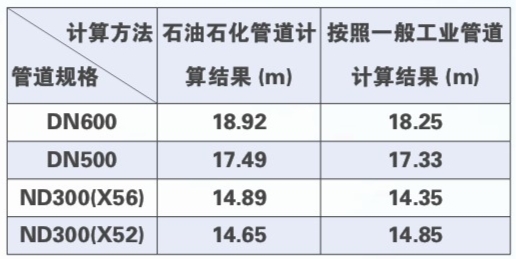

表1不同计算方法结果对比表

18.25米，刚度计算为20.93米，DN500强度计算最大悬空长度为17.33米，刚度计算为18.98米。管道外径323.9毫米，材质X56管道按强度进行计算最大悬空长度14.35米，刚度计算为15.16米。外径323.9毫米，材质X52管道按强度进行计算最大悬空长度15.64米，刚度计算为14.85米。

管道最大悬空长度按照强度进行计算，同时进行挠度限制，刚度进行校核，取两只最小值以保证管道安全，结果如下表，表1。

通过计算结果对比分析得出，管径越大，管道最大的容许悬空长度越长；同一管径，壁厚较大的管道安全悬空长度越长。石油石化管道与一般工业管道计算公式不同，得出结果基本一致；两者都是基于简明支架力学理论，在实际工程应用中两种方法都适用。

该方法对管道悬空两段的土地假设为硬支撑，没有考虑土体的塑性变形，在实际应用中可以根据地质情况适当缩短悬空长度，以确保管道的安全。

结论

石油石化管道与一般工业管道计算公式不同，得出结果基本一致；在实际工程应用中两种方法都适用。管径越大，管道最大的容许悬空长度越长；同一管径，壁厚较大的管道安全悬空长度越长。基于简明管道支架力学理论，对不同规格的管道在安全条件下最大悬空长度进行计算，为管道地质灾害防治、第三方施工开挖、维修、建设等提供数据支撑，可供其他管道从业技术管理人员进行参考借鉴。

参考文献

[1]曲昭嘉，王瑾，曲圣伟等，简明管道支架计算及构造手册[M].北京：机械工业出版社，2002,39-48.

[1]王怀义 石油化工管道安装设计便查手册[M].北京：中国石化出版社，2003，762-788.

（作者单位：京津冀物流公司）
