图1-1 二极管桥式整流电路

图1-2 上半周期电流流向

附录：在四懂三会摘要中的知识边界

在关键设备“四懂三会”的摘要中，我们本着简洁、深入、实用的原则编写。这份摘要主要解决的问题是在设备更新改造、日常操作、日常维护中，航油工作人员如何通过了解设备的知识，从而提高效率完成工作。这里衍生出来一个问题，就是了解设备的知识边界应设在哪里。了解设备的深层次原理，掌握设备的复杂维修技能是否对我们的日常工作有较大的帮助。

我们把变频器的原理扩展的写出来，作为“四懂三会”中懂原理部分的补充，分析一下对实际工作的用途。

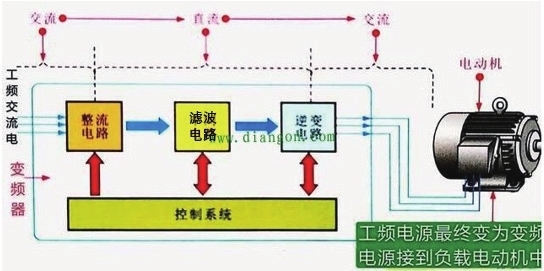

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

主电路是给异步电动机提供调压调频电源的电力变换部分，它由三部分构成，将工频电源变换为直流功率的整流器，吸收在变流器和逆变器产生的电压脉动的滤波回路，以及将直流功率变换为交流功率的逆变电路。

一 整流器

整流器：将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一，将交流电（AC）变成直流电（DC），经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压，起到一个充电器的作用。

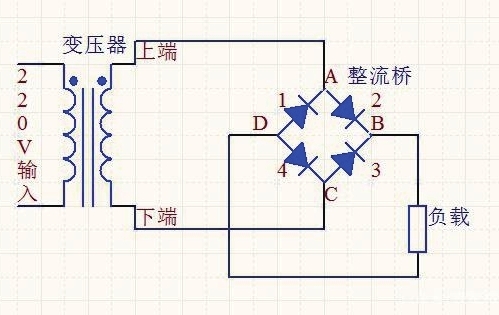

电路中的整流电路用的是由整流桥搭建的桥式整流电路，利用二极管的单向导电性，原理图1-1如下：

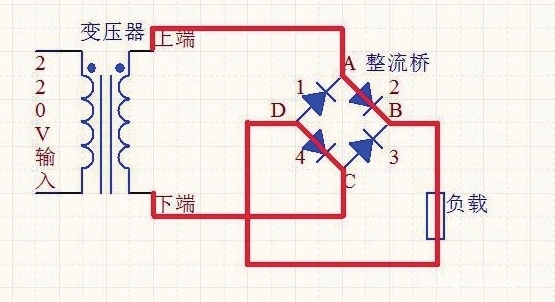

变压器输出端上端为正，电流从上端流入，当到达A点时，二极管1是处于反向截止状态，二极管2能正向导通。二极管2导通后，电流会从B点流出，流过负载到达D点。这时候，二极管1和二极管4都可以导通。但事实上，A点电压是大于D点电压，电压方向是从高电位指向低电位的。因此，二极管4导通，而二极管1截止。当二极管4导通后，电流会从C点流出，回到变压器的下端，这样已经工作了半个周期（如图1-2）。

再分析另外半个周期，当变压器输出下端为正，电流会从下端流入，到达C点，通过上面的分析也很容易看出来二极管4处于截止状态，二极管3导通。二极管3导通后，电流会从B点流出，经过负载到达D点，C点电压是大于D点电压，电压方向是从高电位指向低电位的，二极管4处于反向截止状态，二极管1导通。二极管1导通后，电流从A点流出，回到变压器上端（如下图1-3）。
