图2-5 RC滤波电路图

图2-3 电感滤波电路图

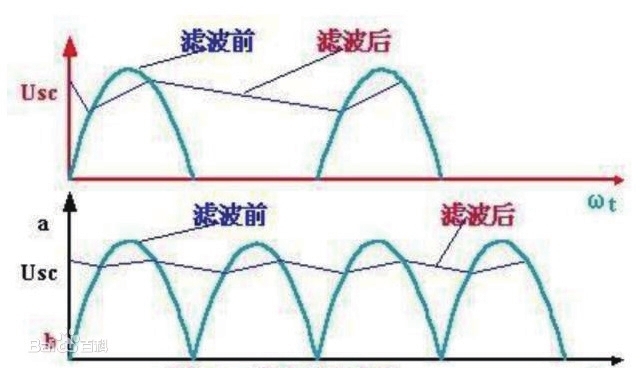

图2-4 电感滤波电路波形图

图2-6 LC滤波电路图

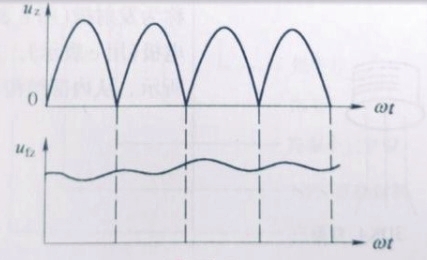

图2-7 LC滤波电路波形图

感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中。当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。电感滤波电路是利用电感对脉动直流的反向电动势来达到滤波的作用。电感滤波的波形见图2-4，电感量越大滤波效果越好。电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值，适用于大电流。电流越大滤波效果越好，适用于大负载大功率场合。

3.RC滤波电路（复式滤波电路）

使用两个电容和一个电阻组成RC滤波电路，又称π型RC滤波电路。见图2-5所示。这种滤波电路增加了一个电阻R1，使交流纹波都分担在R1上。R1和C2越大滤波效果越好，但R1过大又会造成压降过大，减小了输出电压。一般R1应远小于负载R2。

4.LC滤波电路（复式滤波电路）

与RC滤波电路相对的还有一种LC滤波电路，这种滤波电路综合了电容滤波电路纹波小和电感滤波电路带负载能力强的优点。其电路图见图2-6。两只电容C1、C2与电感L组成π型滤波器，整流输出的脉动直流电先经C1滤波，再经L和C2滤波，因此滤波效果更加好。LC电路滤波波形见图2-7
