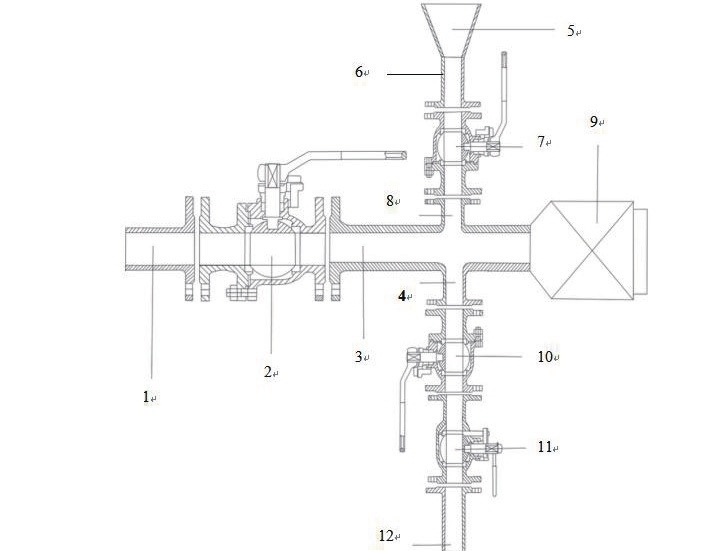

图1 隔断式油罐高液位音叉限位开关报警试验装置结构图

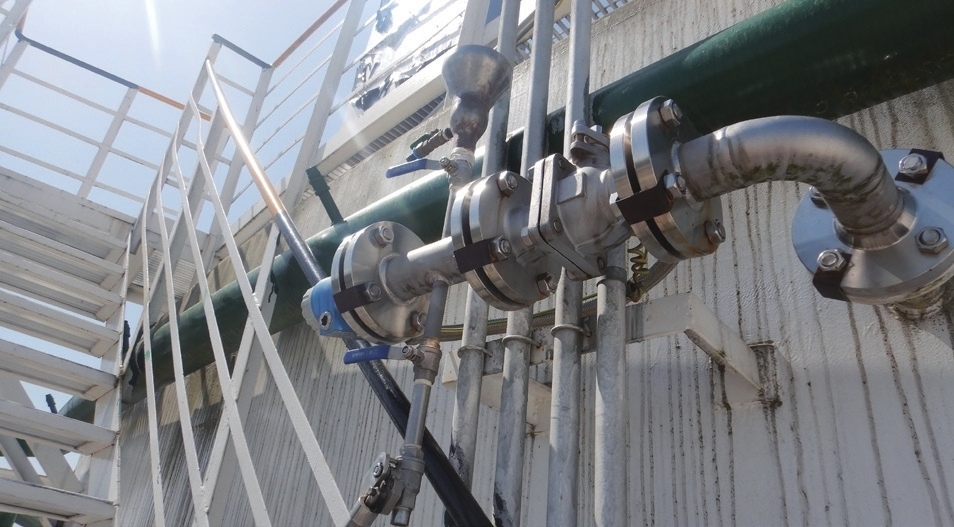

图2 隔断式油罐高液位音叉限位开关报警试验装置实物图

文|蒲影华 王鹏 王文

摘要 现有油罐高、低液位音叉限位开关是监控油罐液位高度超限的重要仪器，能有效预防油罐冒油及浮盘落底等不安全事件的发生。其完好性、有效性需定期进行检测，目前只能通过收发油作业升高或降低液位达到高、低液位音叉限位开关报警高度值的方式进行测试，这种方式存在冒油、浮盘落底风险和不便利性。通过采用球阀及DN50短管与音叉限位开关报警器相连的方式，增加一套隔断式高低液位音叉限位开关报警试验装置，以实现与油罐内部空间隔断进行高低液位音叉限位开关报警装置完好性检测，以取代现有的高低液位音叉限位开关报警装置检测方式，具有很高的安全性及便捷性。

关键词 石化行业 隔断式 高低液位 音叉报警装置

一、隔断式油罐高液位音叉限位开关报警试验装置

主要由DN50不锈钢导油管、DN50不锈钢球阀、DN20球阀、DN20自动回位阀、DN20不锈钢导油管、进油漏斗及高液位位音叉限位开关组成。（如图1、图2）备注：1.DN50不锈钢导油管。2.DN50球阀。3.DN50不锈钢导油管。4.DN20不锈钢导油管。5.漏斗。6.DN20不锈钢导油管。7.DN20球阀。8.DN20不锈钢导油管。9.高液位音叉限位开关。10.DN20球阀。11.DN20自动回位阀。12.DN20不锈钢导油管。

操作使用：检验报警器完好性：（1）关闭与油罐连接的DN50球阀。（2）打开漏斗下端DN20球阀。（3）向漏斗中注入油品介质。（4）油料与高液位音叉限位开关接触后报警。即可检验油罐高液位音叉限位开关完好性。检验完毕后：（1）打开DN20球阀及自动回位阀排空装置中油品介质。（2）关闭DN20球阀、自动回位阀。（3）打开DN50球阀恢复成作业前使用状态。
