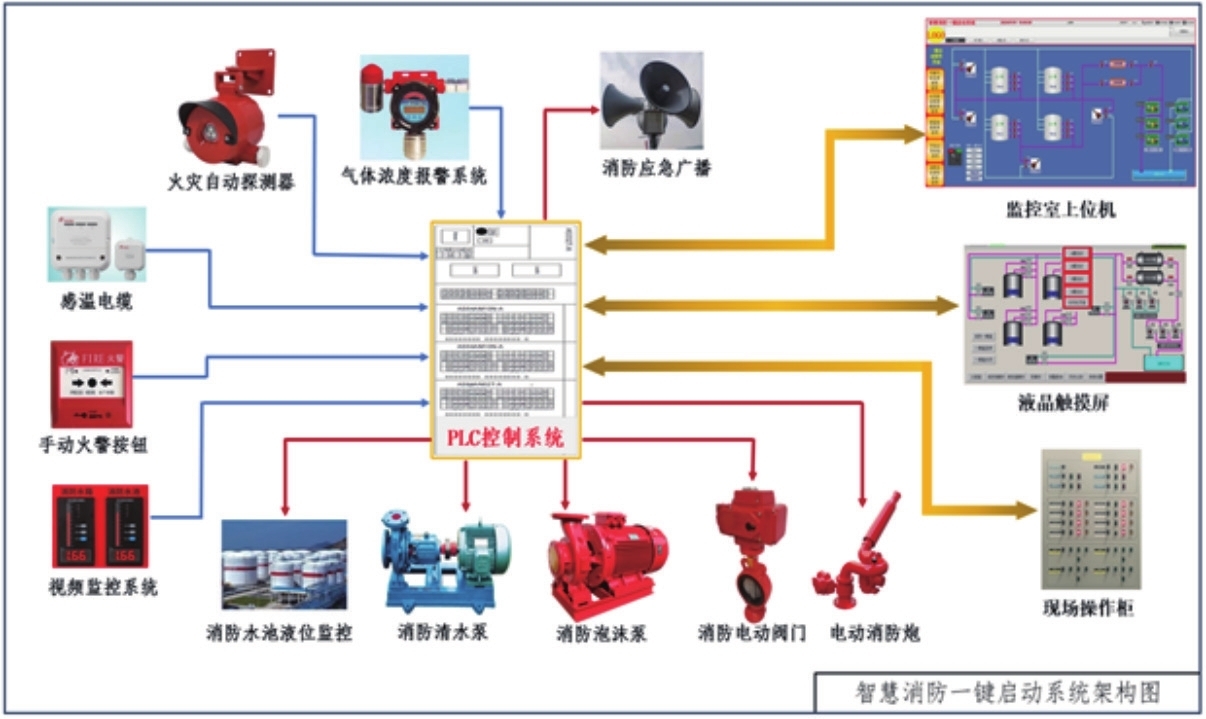

图1 系统架构图

3.各设备（系统）之间没有整合接口，没有建立联动机制，集成化、智能化、自动化技术水平低，安全性、可靠性、稳定性差。

4.不符合最新消防法律、法规、规范等要求。按照要求中大型石油库消防泵的启停、消防水管道及泡沫液管道上控制阀的开关均应实现远程启停控制，远程显示泵运行状态和控制阀位信号。

5.需要操作人员抵近火警中心区域，对（防火堤外）相关阀门和消防炮进行手动操控，存在人员生命安全受到火情威胁的风险。

6.油库罐区较大，依靠人工定时定点巡检不能及时发现并报告火情。

上述可见，手动启动消防灭火方式难以确保油库消防安全。从安全和长远角度看，将“手动启动”优化升级为“一键启动”是极为重要和必要的。本文以建成于2004年的某油库固定式消防设施为例，设计改造为基于PLC的智慧消防一键启动系统。

二 消防一键启动系统的研究设计

（一）系统架构设计

智慧消防一键启动系统包括PLC控制、可燃气体浓度报警、火灾自动探测器、感温电缆、手动火警按钮、声光警报（消防应急广播）、视频监控系统、消防水池监控系统、现场操作柜、液晶触摸屏、值班室上位机（工作站）等模块组成。

（二）主要模块组成

1.PLC控制系统。配置可编程控制器、中央处理（CPU）、存储器、输入（I）模块、输出（O）模块等。通过输入模块采集可燃气体浓度、火灾自动探测、感温电缆、手动火警按钮等报警信号；通过智能算法对火情形势、发展与后果进行研判与决策；通过输出模块并按控制逻辑一键启动消防阀、清水泵、泡沫泵、消防炮实施喷淋冷却和泡沫灭火等功能。具有模块齐全、编程容易、安装方便、组态灵活、运行快速、智慧决策、可靠性高等特点。
