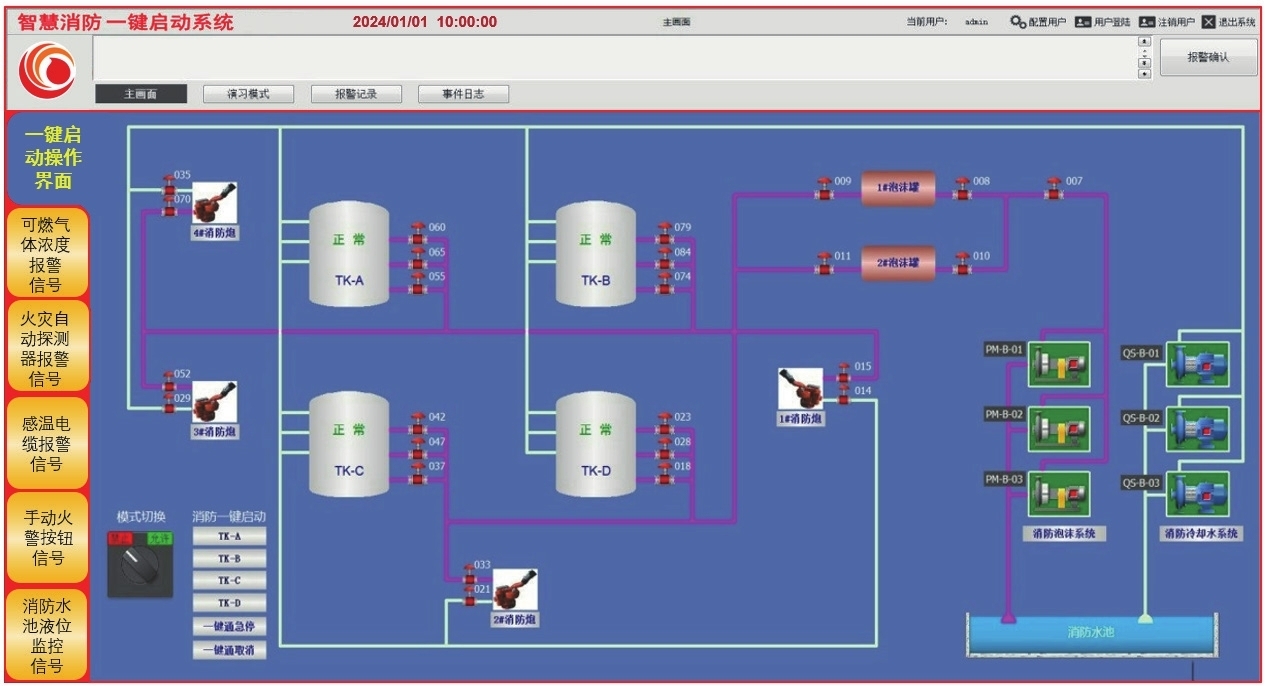

图2 上位机界面

2.可燃气体浓度报警系统。将已有的可燃气体浓度报警系统接入PLC系统中。若现场可燃气体泄漏且浓度达到设定报警值，立即自动触发PLC系统声光警报，并在上位机显示气体浓度报警编号及所在位置。

3.火灾自动探测器。采用新型红外传感技术智能火灾探测装置，使用三只不同波长的红外传感器，一个探测火焰中心波长及闪烁特征，另两个监视环境中的其他红外辐射。若探测到火警信号，立即自动触发PLC系统声光警报，并在上位机显示火灾自动探测器编号及所在位置。

4.感温电缆。敷设在油罐、油泵、过滤器、管道等收发储油设施设备的空间顶部、侧壁等，实时监测空间温度场分布。若温度达到报警设定值时，立即自动触发PLC系统声光警报，并在上位机显示感温电缆编号及所在位置。

5.手动火警按钮。将已有的手动火警按钮接入PLC系统中。当操作人员发现火灾并按下手动火灾报警按钮，立即自动触发PLC系统声光警报，并在上位机显示报警按钮编号及所在位置。

6.视频监控系统。当PLC系统采集到可燃气体浓度、火灾自动探测、感温电缆、手动火警按钮等报警信号，智能分析评估火情形势及所在位置，通过输出模块将信号传送到视频监控系统。视频监控系统立即调整云台旋转角度、焦距等，将摄像头对准火情所在位置，将高清视频监控画面显示在大显示屏上，便于操作人员确认火情形势、准确实施灭火作业、记录火情发展及扑灭过程。

7.上位机。设置在消防值班室的PC计算机，可实现人机交互通信与控制，提供可视化和友好的操作界面。当PLC系统采集到可燃气体浓度、火灾自动探测、感温电缆、手动火警按钮等报警信号时，立即显示在相应“操作界面”并触发声光警报。操作人员可根据实际火情，在“一键启动操作界面”中实施一键启动喷淋冷却和泡沫系统进行灭火。

8.液晶触摸屏。设置在消防配电房，是上位机的备份，为手动控制盘及显示屏一体结构。当值班室上位机故障或操作人员已在消防配电房时，可通过液晶触摸屏实施一键启动喷淋冷却和泡沫系统进行灭火。

9.现场操作柜。设置在消防配电房，是上位机和的触摸屏的备份。当上位机和触摸屏出现故障时，可通过操作柜上相关按钮，操作消防阀门、清水泵、泡沫泵、消防炮等，实施喷淋冷却和泡沫系统灭火。

10.消防水池监控系统。当实施消防喷淋冷却和泡沫灭火作业后，消防水池监控系统会将消防水池的液位情况发送到PLC系统，当水位低于设定高度时，系统就会发出警报并自动开启补水阀门进行补水。

（三）设施设备改造清单

1.新增设备：PLC控制器、现场操作柜、液晶触摸屏、上位机PC、软件等，火灾自动探测器、感温电缆等。

2.利旧改造设备：消防炮手动更换为电动，部分手动阀门加装电动头或更换为电动阀。

3.利旧已有设备：消防供配电、清水泵、泡沫泵、泡沫罐、水池、管网等，可燃气体浓度报警系统、手动火警按钮、声光警报广播、视频监控系统、消防水池监控系统。

三 消防一键启动系统的实践应用

（一）上位机一键启动操作模式

1.开启上位机PC计算机，双击“消防一键启动”图标，进入系统“主画面”。在默认用户下，只能查看设备状态，无法下发控制指令。

2.点击“用户登录”图标，输入管理用户名和密码，确定登录。此时出现“当前用户”等信息。只有登录了具备管理权限的用户，才能下发控制指令。

3.点击“允许/禁止”按钮切换到“允许”状态。

4.点击“消防一键启动”文字下的“油罐编号”按钮
