图8 14个点位阻值对比图

图6 接地网电路图

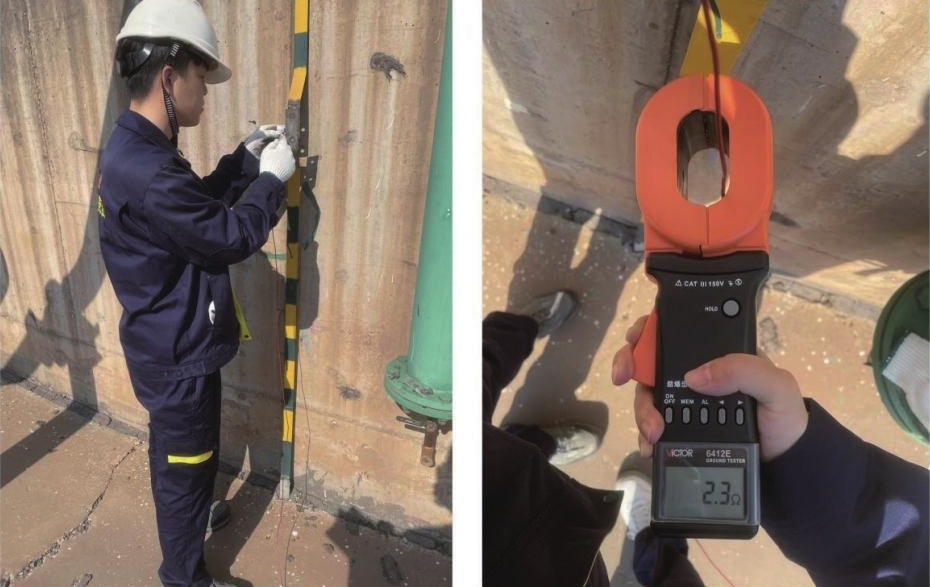

图7 现场实测图

第一步：先将测试线两端接触，用钳形表测出测试线的阻止为；

第二步：将A和B用测试线连接起来，用钳表读第一个数；

第三步：将B和C用测试线连接起来，用钳表读第二个数；

第四步：将A和C用测试线连接起来，用钳表读第三个数；

因为：=A+B+，=B+C+，=A+C+，所以A=（+-）/2

已知A的阻值，就可以采用两点法，将A点与其余7点位相连，用钳表测出的数据再减去A点的阻值和，即为被测点的接地电阻值。

3.4 钳型接地电阻测试仪识别真假引下线

在测试大型油罐的接地系统时，如果防雷系统已经施工完毕并且接闪带已经形成闭环，使用常规的接地电阻测试仪来测量某条引下线或测试点的接地电阻值通常是比较简单的。然而，如果希望通过测得的电阻值来判断某条单独的引下线是否在接闪器与接地体之间电气连通，这将面临较大的困难。如图5所示，当引下线没有与接地网连接时，支路会中断，这会导致的电阻值趋向于无穷大（∞）。此时，其他引下线的电阻值（如、至）会接近零。将这些阻值代入相应公式后，整个回路的电阻R值将呈现无穷大。因此，使用钳形接地电阻仪测量时，如果回路电阻值显示为无穷大，可以判断该引下线未与接地系统有效连通，也就是所谓的“假连接”

3.5 钳形接地电阻测试方法的优势

钳形接地电阻测试法具有显著的操作简便性和高效性。它不需要使用辅助电极，只需将钳形表夹在接地引线上即可快速测量接地电阻值，极大地简化了操作流程，在各种环境下都具有较好的适应性，特别适合在空间受限或环境复杂的场合，如大型油气储罐等区域。它还可以有效减少人力资源的投入，提升测试效率，同时能够提供较为稳定和一致的测量结果，避免了传统方法中因布极误差引发的测量不准确性。

4 结果与讨论

4.1 两种测试方法实际数据对比

在对中国航油北方储运基地大型油气储罐接地电阻测试中，首次使用钳形接地电阻三点法进行测试，通过对全
